Descrição

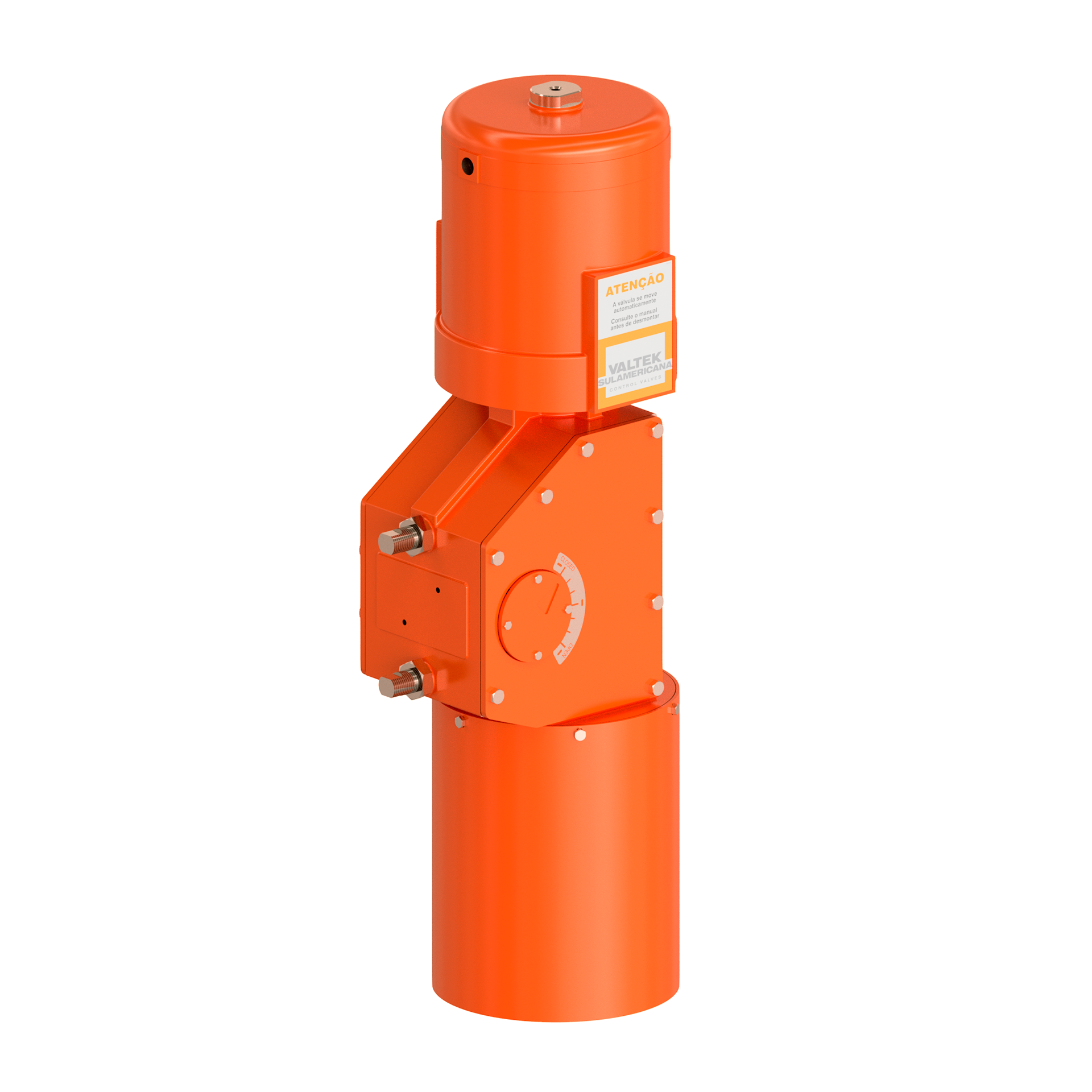

O atuador pneumático cilindro/pistão rotativo modelo LOGUS é utilizado em válvulas rotativas (EXL, VXL e BXL), segue as mesmas características funcionais e pneumáticas do modelo RA, mas utiliza um sistema em seu compartimento central de conversão direta do movimento linear em rotativo.
Possui torques extremos superiores ao modelo RA. Foi projetado para aplicações onde as pressões de processo superam as capacidades de torque do atuador modelo RA, tanto em operação quanto em caso de falha (Falta de suprimento de ar), e/ou válvulas de grandes diâmetros.
É um potente atuador cilindro/pistão de alto desempenho, rigidez pneumática com excelente capacidade de controle.
Com torque muito maior em comparação com os atuadores tipo diafragma/mola, visto que opera com pressões de ar comprimido de 4,2 kgf/cm² a 10,5 kgf/cm² (Até o tamanho 100), enquanto os atuadores à diafragma são limitados de 40 a 60 PSI (2,8 kgf/cm² a 4,2 kgf/cm²), acima da pressão de 60 PSI há risco de rompimento do diafragma.
Este atuador foi projetado para operar como Dupla Ação, mas pode ser modificado para operar como Simples Ação, independentemente de sua mola (Retorno mola em caso de falta de suprimento de ar).
Extremamente versátil, sua condição de falha (Falha Fecha/Falha Abre) pode ser facilmente alterada em campo, apenas reposicionando o eixo da válvula no alojamento da chaveta do garfo do atuador.
