Descrição

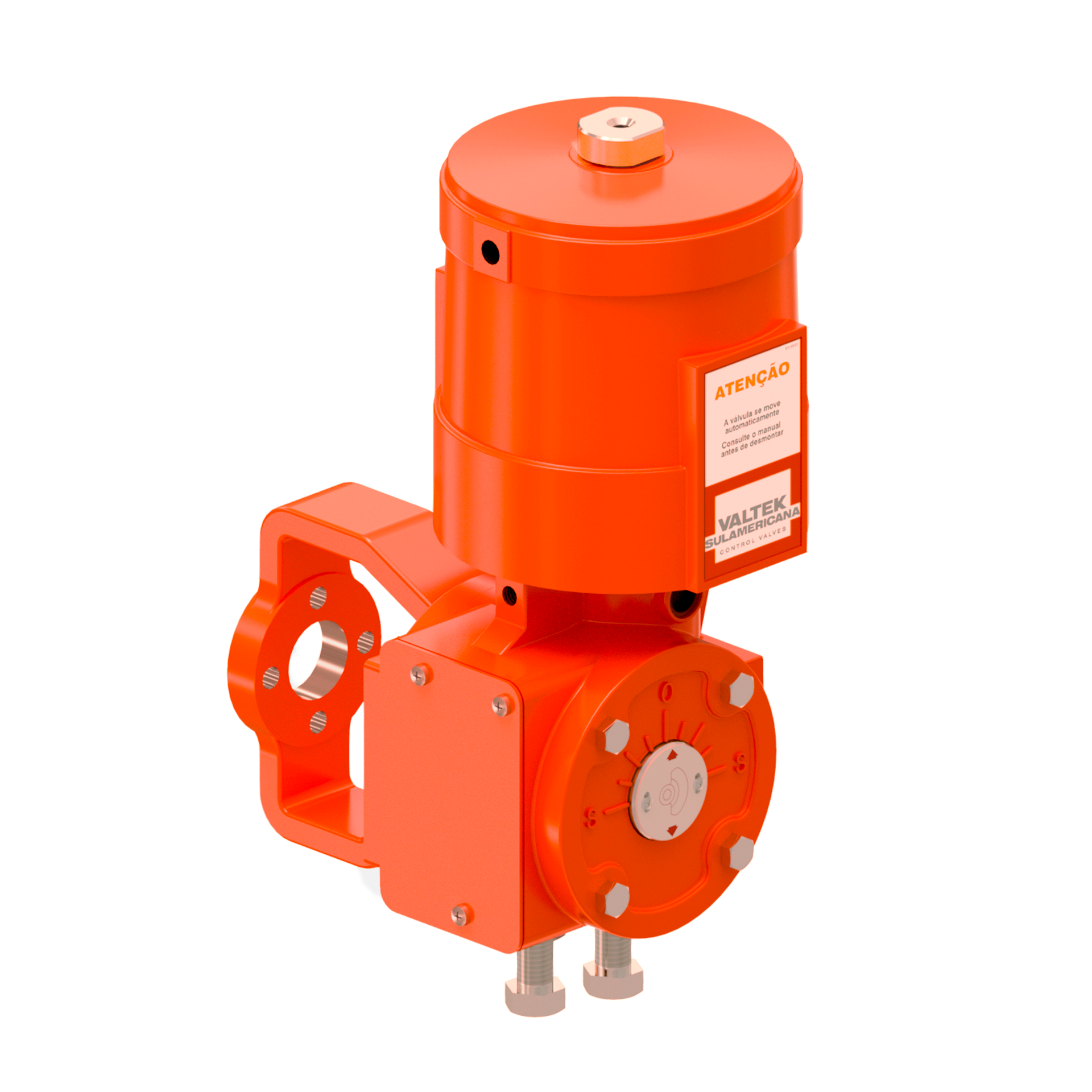

O atuador pneumático cilindro/pistão rotativo modelo RA é utilizado em válvulas rotativas (EXL, VXL e BXL), segue as mesmas características funcionais e pneumáticas do modelo LA, porém utiliza um sistema de pistão articulado para a conversão direta do movimento linear em rotativo. O conjunto do pistão articulado, combinado com o eixo e garfo estriados, elimina totalmente tempos mortos de movimento.
É extremamente leve, visto que sua caixa de transferência (Equivalente a torre do modelo LA) é de alumínio, apenas os componentes internos de transferência de movimentação são de inox e ferro fundido nodular.
É um potente atuador cilindro/pistão de alto desempenho e rigidez pneumática com excelente capacidade de controle. Estas características estão integradas em um conjunto de baixo peso, compacto, resistente e vida útil que ultrapassa um milhão de ciclos, e baixo custo de manutenção.
O atuador pneumático RA tem torque muito maior em comparação com os atuadores tipo diafragma/mola, visto que opera com pressões de suprimento de ar de 2,5 kgf/cm² a 10,5 kgf/cm² (Até o tamanho 100), enquanto os atuadores à diafragma são limitados de 40 a 60 PSI (2,8 kgf/cm² a 4,2 kgf/cm²) Acima da pressão de 60 PSI há risco de rompimento do diafragma.
Este atuador foi projetado para operar como Dupla Ação, mas pode ser modificado para operar como Simples Ação, independentemente de sua mola (Retorno mola em caso de falta de suprimento de ar).
Extremamente versátil, sua condição de falha (Falha Fecha/Falha Abre) pode ser facilmente alterada em campo, ao invés de reposicionar as peças internas como no modelo linear LA e LA-C, no modelo RA basta gira-lo 180° (Em sua linha de eixo) em relação a sua instalação original (Nossa equipe técnica deve ser consultada, para garantir a condição de falha).

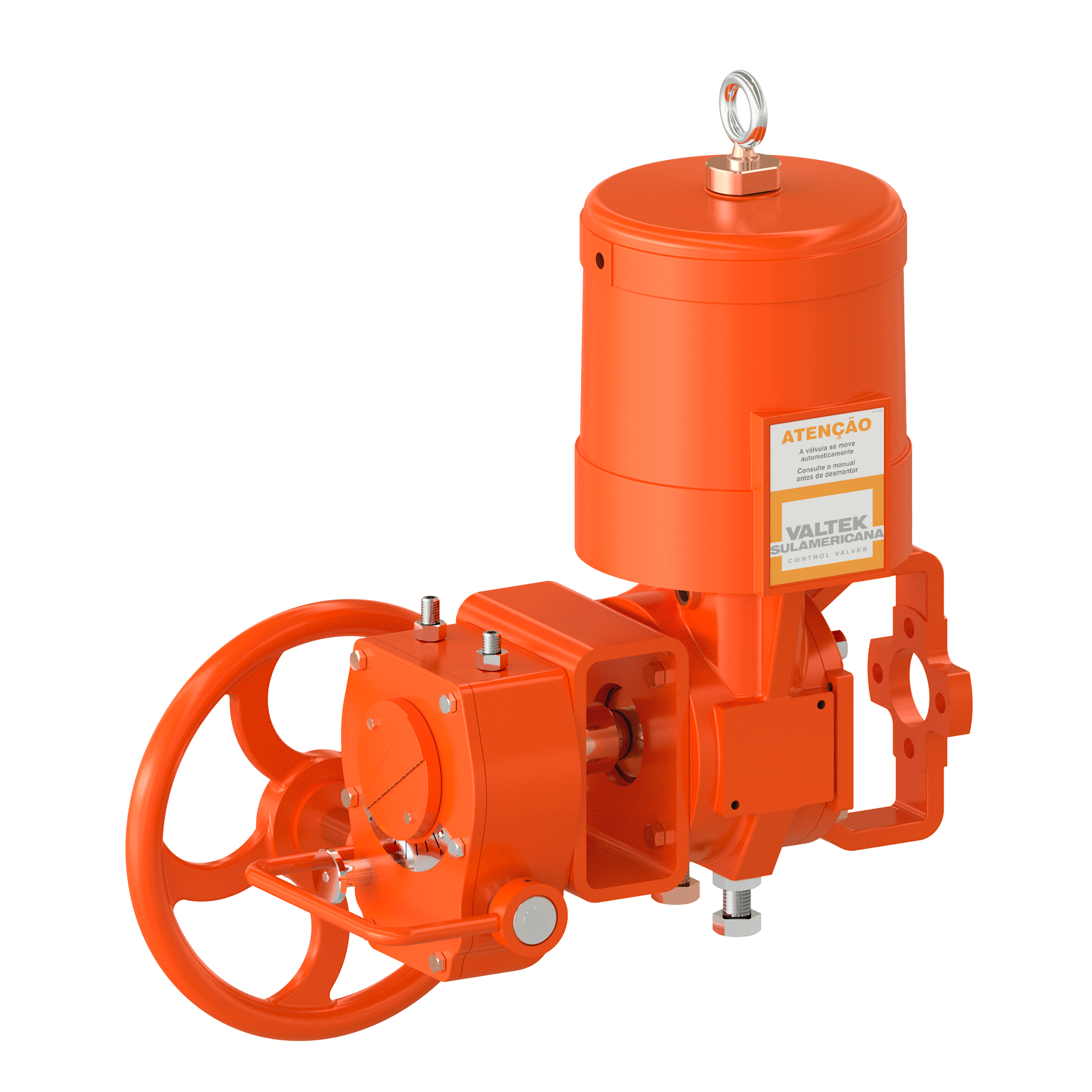

Pode ser montado com volante manual para controle de abertura e fechamento (Em caso de falta de suprimento de ar).
Opções de Acionamento Manual:
- Volante lateral com engate contínuo
